One Pass

Características clave

El sistema de inspección de rieles One Pass presenta las siguientes características clave:

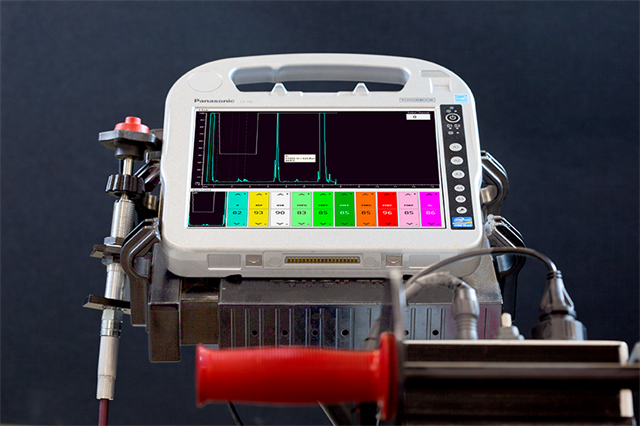

  • detector digital de fallas por ultrasonido portátil de diez canales, que incluye lo siguiente:
    • Procesamiento de señales digitales completo,
    • pantallas de escaneo A y B,
    • funciones de geoetiquetado;
  • tecnología de sondas de rueda XL9-11 exclusiva de Nordco;
  • sistema de control de acomplamientos, que incluye los siguiente:
    • tanque de agua integrado con mangueras de distribución,
    • manguera de conexión / desconexión rápida para un fácil llenado / rellanado;

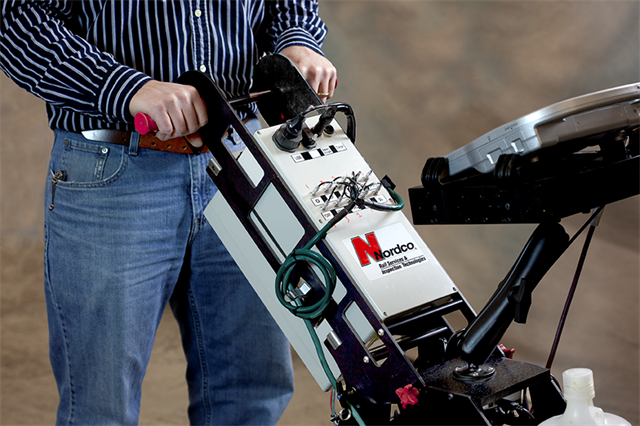

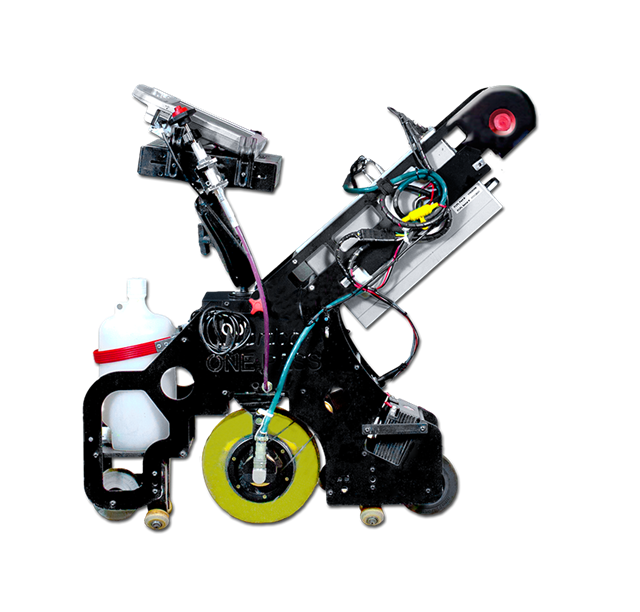

  • carro de pruebas de rieles, que incluye lo siguiente:
    • rueda guía para alinear la rueda de prueba en el centro del riel,
    • cables de conexión a todas las sonda,
    • mango de sujeción para las operaciones con una sola mano,
    • codificador.
  • Descripción general
  • Fotos
  • Recursos

Inspección en una sola pasada

El sistema de inspección de rieles One Pass realiza una inspección ultrasónica completa en un riel solo con pasar una vez sobre este. El sistema cuenta con un detector digital de fallas por ultrasonido multicanal y portátil con opciones de pantalla de escaneo A y B. El GPS opcional permite registrar la ubicación del defector por punto de milla.

Technologia de sonda de rueda diseñada para rieles

El sistema de inspección de rieles One Pass utiliza la tecnologia de sonda de rueda patentada y exclusiva de Nordco diseñada especificamente para realizar pruebas de ultrasonido en los rieles. La sonda de rueda XL9-11 incluye once sondas de inspección:

  • un cristal con inclinación de cero grados para la cobertura del alma y la detección de base;
  • un cristal con inclinación de 45 grados hacia adelante y un cristal con inclinición de 45 grados hacia atrás para la cobertura completa del alma de los rieles;
  • tres cristales con inclinación de 70 grados hacia adelante (campo, centro y ancho de vía) y tres cristales con inclinación de 70 grados hacia atrás (campo, centro y ancho de vía) para una cobertura completa de la cabeza;
  • un cristal de campo orientado lateralmente y un cristal de ancho de vía orientado lateralmente para una cobertura longitudinal entre los rieles.

Este conjunto integral de sondas implica que el operador solo deba caminar a lo largo de los rieles una única vez, ya que le permite evaluar todos los ángulos de los rieles al mismo tiempo.

Registro de los resultados de las pruebas

Los resultados de las pruebas se pueden registrar por completo, lo que significa que puede almacenar, evaluar y comparar los resultados con posteriorídad. Este sistema, fácil de maniobrar debido a su diseño compacto y liviano, resulta ideal para verificar rieles nuevos, realizar pruebas de rieles de unión y para llevar a cabo otros trabajos especializados relacionados con los rieles, como por ejemplo en las vías de patio, corazones de desvío y desvíos en general.
